透過靈活的設計和生產提高農業設備零件的耐用性 (Meltio)

透過靈活的設計和生產提高農業設備零件的耐用性



金屬積層製造正在徹底改變各行各業的產品設計和生產方式，提供前所未有的設計彈性、縮短的交貨時間和具成本效益的製造方式。



Autodesk 和 Unverferth 之間的案例研究強調了 Meltio 的技術如何克服農業領域的種種限制，例如製造小批量維修服務零件和重新設計零組件，而無需投資昂貴的工具或設備。



Autodesk 是設計和工程軟體領域的全球領導者，提供 Autodesk Inventor 和 Autodesk Fusion 360 等強大工具，推動各行各業的創新。 Unverferth Manufacturing 是一家著名的農業設備製造商，不斷尋求提高生產流程效率和效能的方法。









需承受惡劣的環境的零組件

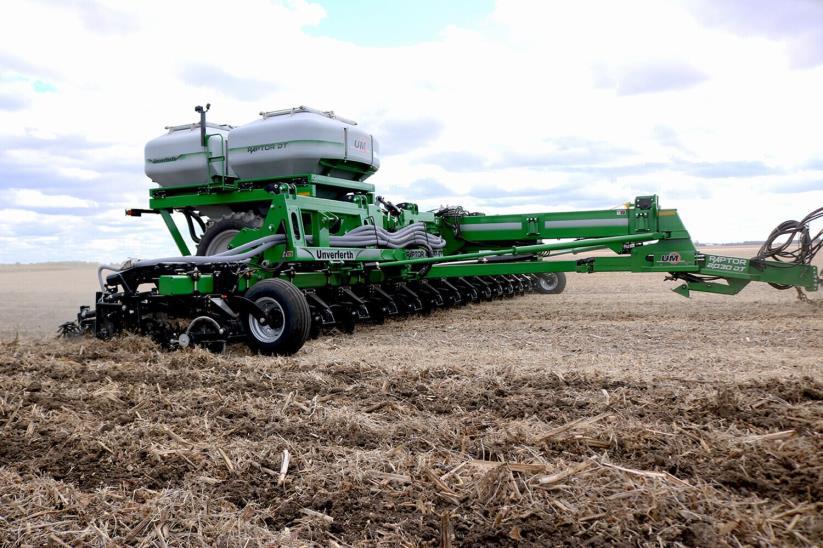

施肥刀是農業設備中的關鍵磨損部件，負責切入土壤並注入肥料或泥漿。這些部件傳統上採用鑄造和機械加工的方式製造，但碰到一些長期存在的問題：



• 土壤磨損和化學物質暴露導致嚴重磨損和腐蝕
• 難以加工的特徵，例如加工刀具難以到達的窄槽特徵
• 由於零件的幾何形狀較細高，因此存在變形風險
• 模具和鑄造相關較長的交貨時間和較高的成本
• 維修零部件需求量小，使得傳統製程的經濟效益較差



由於大多數農業設備規劃要長期運作幾十年，保持現有和傳統型號的成本效益生產面臨越來越大的挑戰。









新型施肥刀如何解決種種問題

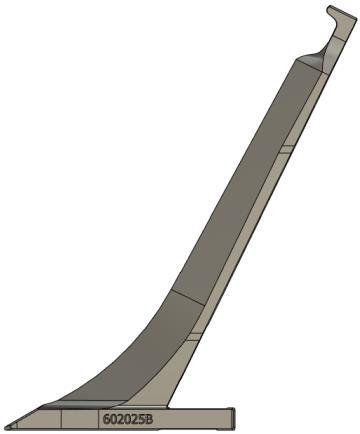

該部件是傳統鑄造的注射刀 - 傳統硬化鋼，存在難以加工的內槽，而且它是一個較細長的部件，因此可能會出現變形問題。

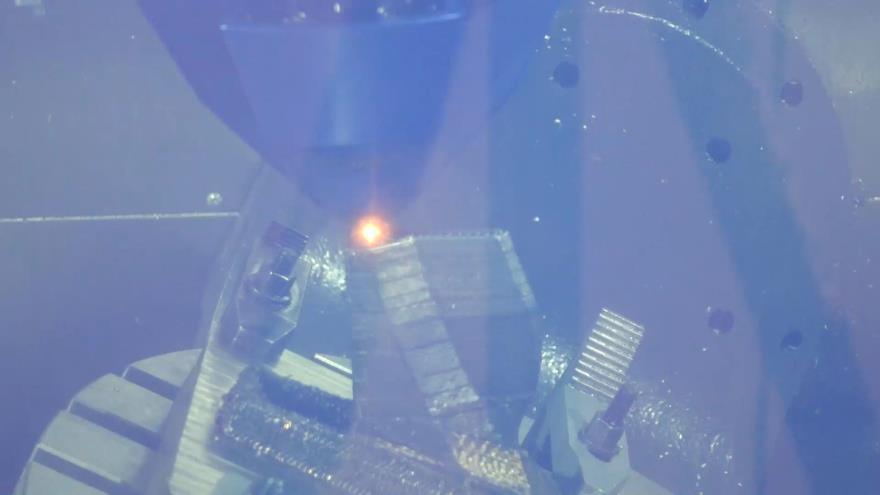

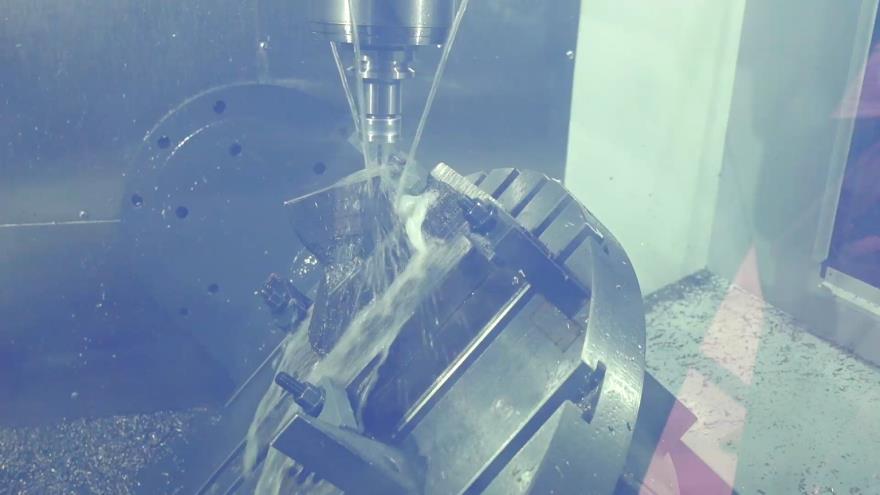

為了克服這些限制，Autodesk 採用了 Meltio Engine 整合 CNC 設備，這是一款用於垂直加工中心的整合套件，可為其提供複合式製造能力— 將使用線材的雷射金屬沉積與傳統 CNC 平台相結合的技術。

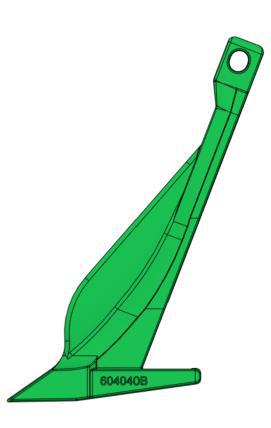

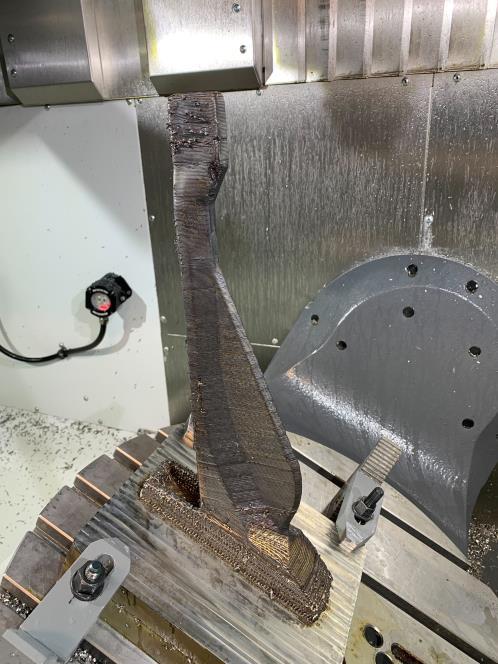

他們重新設計了該零件，並了解到 Meltio 的複合式系統消除了許多設計和生產限制。憑藉這些新功能，即使那些難以達到的插槽中也能列印出來。此外，此部件分兩個階段列印，能夠在所需的位置精準添加材料，並避免了因組件較細長而造成的變形。













相同的性能，更低的成本和交貨時間





列印時間:	15 小時列印時間	其它製程 8-10 週
製作成本:	$612.52 (USD)	其它製程 $6000-8000 (USD)



系統:  Meltio Engine CNC 整合設備;  產業: 農業; 材質: 316L 不鏽鋼











農業領域採用 Meltio 技術



無需投資昂貴的工具，只需很短的周轉時間即可設計出新的鑄造或鍛造零件原型，從而使我們的設計能夠更快地發展。



低產量維修零件：大多數農業設備的使用壽命很長，可能長達數十年。對於那些需要維修零件的老舊機器，我們可能每年只售出幾件，使用 Meltio 的複合方法生產這些零件非常有吸引力。這樣一來，就無需保留、設定和維護多個夾具或模具來生產低產量的零件。對於鑄造/鍛造零件來說，情況也是如此，因為在當前的採購環境下，極低的產量是完全沒有利潤的。
